제품의 특징
2개의 독립된 외부기기 연결이 가능하다.
3가지 고급
서라운드가 지원된다. - 입력 1,2 별도로 조절
전자식 디지털 볼륨조절이
가능하다. - 입력 1,2 별도로 조절
전자식 디지털 BASS/TREBLE 조절이 가능하다. - 입력 1,2
별도로 조절
소형 휴대용 제품의 작은 음량을 증폭해 주는 증폭기능
제품의 사양
|
채널 분리도 : 서라운드 효과 제거시 90dB |
|
설치방법
|
현대 H-290 모델 |
현대오디오 뒷면 단자모습 |
|
현대 오디오 8핀 커넥터 |
기아(본텍) 오디오 8핀 커넥터 |
커넥터 단자 명칭
※ 약간의 커넥터
명칭만 윗그림과 일치하지
않는 경우
-
② CD 체인저 ON => CD 체인저
ACC,
③ DATA => BUS 인 경우에는 사용이
가능합니다.
단, 전원의 위치, ① 오른쪽 출력,
⑦ 왼쪽 출력,
⑧ 오디오 접지(-)가 일치하지 않는 경우엔
사용이
불가능합니다.
설치순서
① 카오디오에 CDC버튼이 있는지, 그리고 오디오 설명서를 참고하여 오디오뒷면에
CD체인저 단자가
있는지 확인한다.
② 소유하고 있는 자동차의 정비지침서나 정비사의 도움을 받아 센터페시아를 분리한다.
(통상적으로 센터페시아는 재떨이 안쪽을 나사로 고정하고 나머지는 클립으로 되어 있어 나사를 빼고
천천히 당기면
빠진다.) - 제품사용기 참고 및 자동차 동호회에
문의
③ 오디오 양 옆의 나사를 4개를 풀고 조심해서 오디오를 꺼낸다.

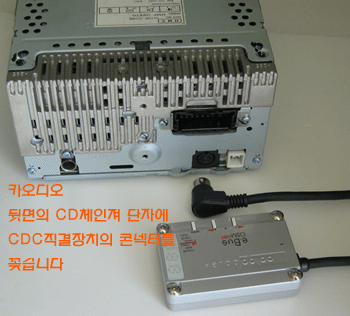

④ 오디오의
뒷 쪽에 있는 8핀 DIN 콘넥터에 본 장치의 플러그를 빠지지 않게 연결한다.
(리모콘이나 안테나 콘넥터에 걸리더라도
끝까지 밀어넣어 빠지지 않도록 연결하여 주십시오)
⑤ 오디오를 다시 제자리에 넣고 키를 돌려 전원을
공급한다.
⑥ 잠시후 CDC버튼을 누르고 CD체인저상태로 계속 유지되는지 확인하고
본기기에 외부 음원을 연결하여 소리가
정상적으로 나오는지 확인한다.
⑦ 소리가 정상적이면 반대순서로 조립한다.
